laserjälgija masin

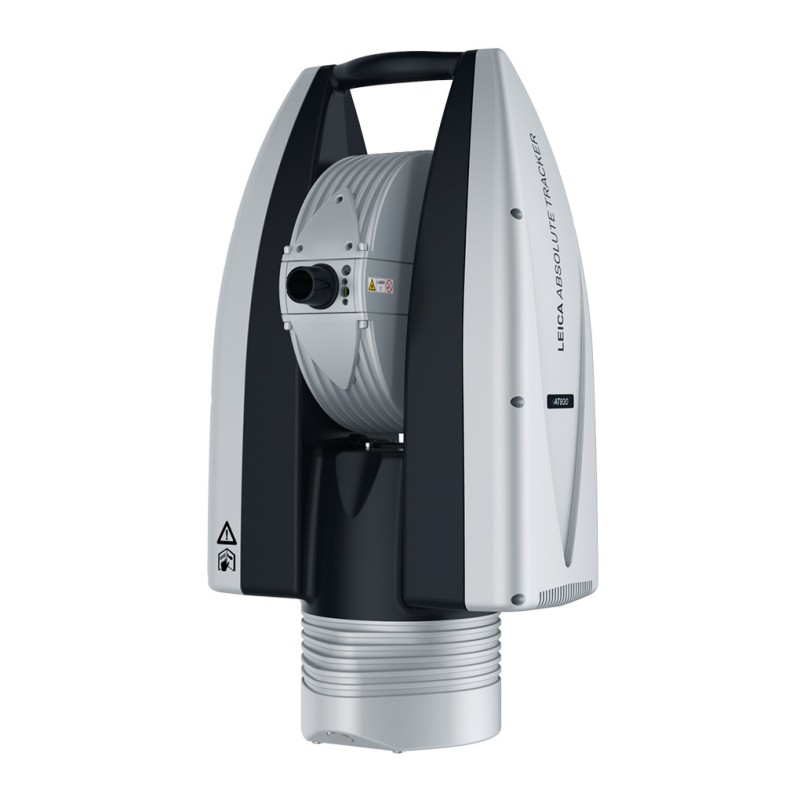

Kuusnurkne Leica AT960 laserjälgija on maailma juhtiv kaasaskantav instrument üli-suure-suure-täpsusega 3D-mõõtmiseks. See määratleb kümnete meetrite suuruste konstruktsioonide ja sõlmede geomeetria ja joondamise standardi-alates tervetest lennukikeredest ja tuuleturbiinide gondlitest kuni laevasektsioonide ja osakeste kiirenditeni. Viies metroloogia{8}hinde täpsuse otse monteerimispunkti, muudab see{9}}tootmise ja ehituse suuremahulise kontrollimise ja vastavusse viimise.
Süsteem töötab interferomeetria ehk absoluutse kauguse mõõtmise (ADM) põhimõttel. Jälgimisseadme kompaktses ja vastupidavas korpuses on laserkiir, mida juhivad kaks kõrge eraldusvõimega{1}}nurkkodeerijat (horisontaalne ja vertikaalne). Kiir suunatakse sfääriliselt paigaldatud reflektorile (SMR ehk "sihtkuul"), mida hoitakse vastu objektil olevaid huvipunkte. Laseri valgus peegeldub otse jälgimisseadmesse tagasi. Mõõtes täpselt kahte nurka ja kaugust SMR-i, arvutab jälgija selle punkti 3D-koordinaadid erakordse täpsusega, sageli mikronites kümnete meetrite ulatuses.

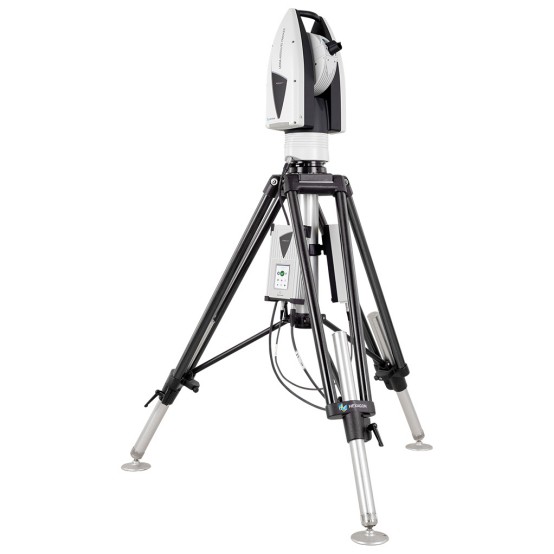

AT960 on tuntud oma "Infinite" Horizontal Frontal (IHF) funktsiooni poolest, mis tähendab, et selle kiir võib pöörata horisontaalselt 360 kraadi ilma surnud tsoonideta ja selle suure{2}}kiirusega roolimehhanism võimaldab dünaamiliselt jälgida liikuvat sihtmärki kiirusega üle 4 m/s. See sisaldab absoluutset interferomeetrit (AIFM), mis suudab mõõtmised koheselt taastada isegi siis, kui laserkiir on katki, mis on kiiretes keskkondades kriitiline funktsioon. See on äärmiselt kaasaskantav, mõeldud kiireks seadistamiseks statiivile peaaegu igas asendis.
Jälgija on mõõtmisvõrgu keskne jaotur. Seda saab kasutada eraldi punktide lihtsaks mõõtmiseks või mahulise analüüsi jaoks võivad mitu jälgijat koos töötada. Seda kasutatakse tavaliselt koos tarvikutega, nagu T-Probe (juhtmevaba sonditööriist) ja T-Scan (pihushoitav laserskanner), mis kasutavad jälgija laserit oma asukoha määramiseks ruumis, muutes need kaasaskantavateks, jälgitavateks mõõteseadmeteks.

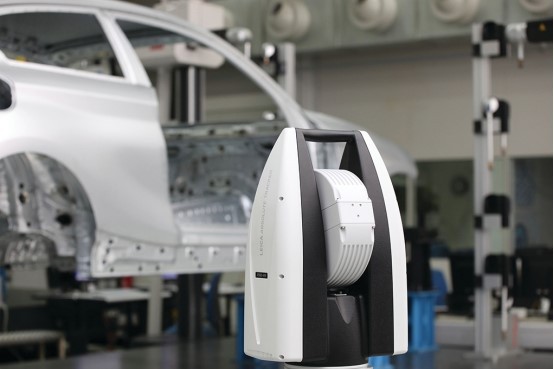

Leica AT960 võimaldab digitaalset kokkupanekut ja "ehitada -printida" protsesse kosmosetööstuses, autotööstuses, laevaehituses ja energeetikas. See tagab, et komponendid sobivad ideaalselt kokku esimesel korral, juhib robotite kokkupanekut, kontrollib rakise ja kinnitusi ning loob massiivsetest struktuuridest "ehitatud" digitaalsed kaksikud, mis säästab tohutult aega, kulusid ja materjale.
